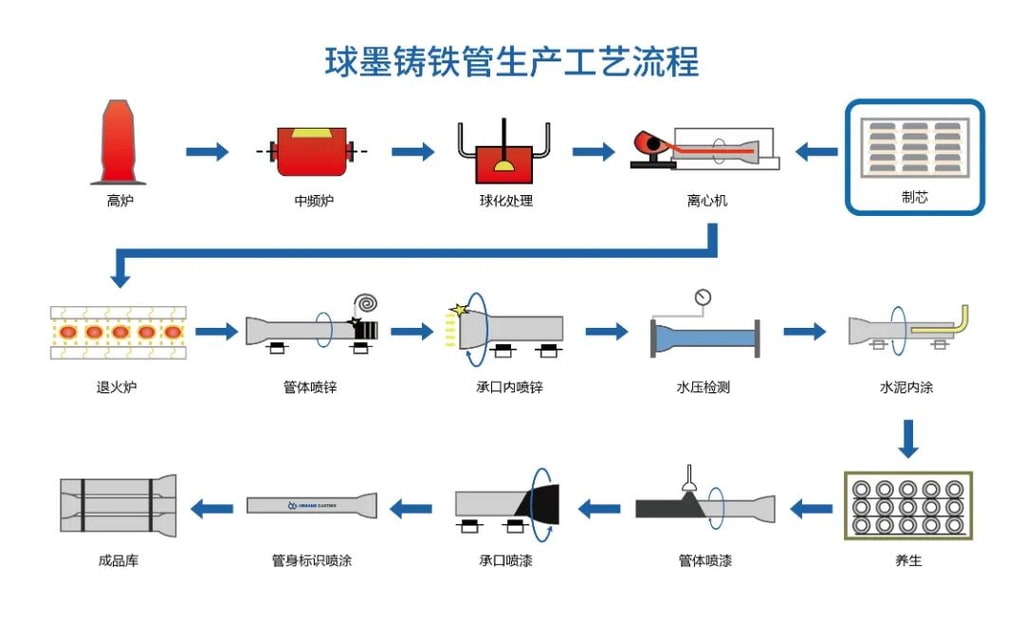

Технологическая схема изготовления труб из ковкого чугуна — участок изготовления стержней

Секция изготовления стержней

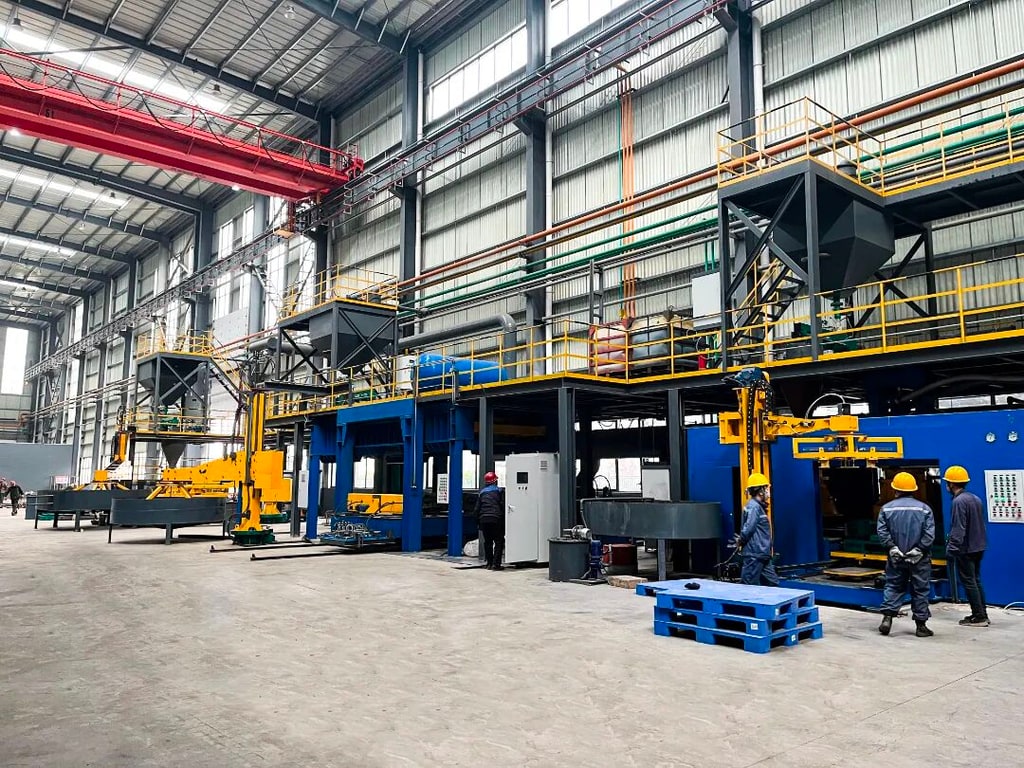

Участок изготовления стержней отвечает за подготовку песчаных стержней в процессе производства труб из высокопрочного чугуна.

Подготовка стержневого песка – формирование песчаного стержня – наружное напыление песчаного стержня – хранение песчаного стержня

При подготовке стержня в компании Jingang Casting Industry применяется автоматическая технология продувки стержня методом холодной продувки амином, которая позволяет обеспечить высокоточный контроль различных параметров процесса, включая температуру сырья, соотношение, количество дозирования, время впрыска песка, время выхлопа, давление продувки, количество продувки амином и температуру газификации, открытие формы, отбор керна и т. д. — все это находится под автоматическим программным контролем.

Подготовка кернового песка

01

1. Песок для изготовления стержней хранится в бункере для песка и используется для изготовления стержней.

2. Воздушный компрессор под бункером для песка откачивает воздух, и песок подается в герметичный бункер.

3. Песок и смола смешиваются в автоматическом оборудовании для смешивания песка.

Формирование песчаного стержня

01

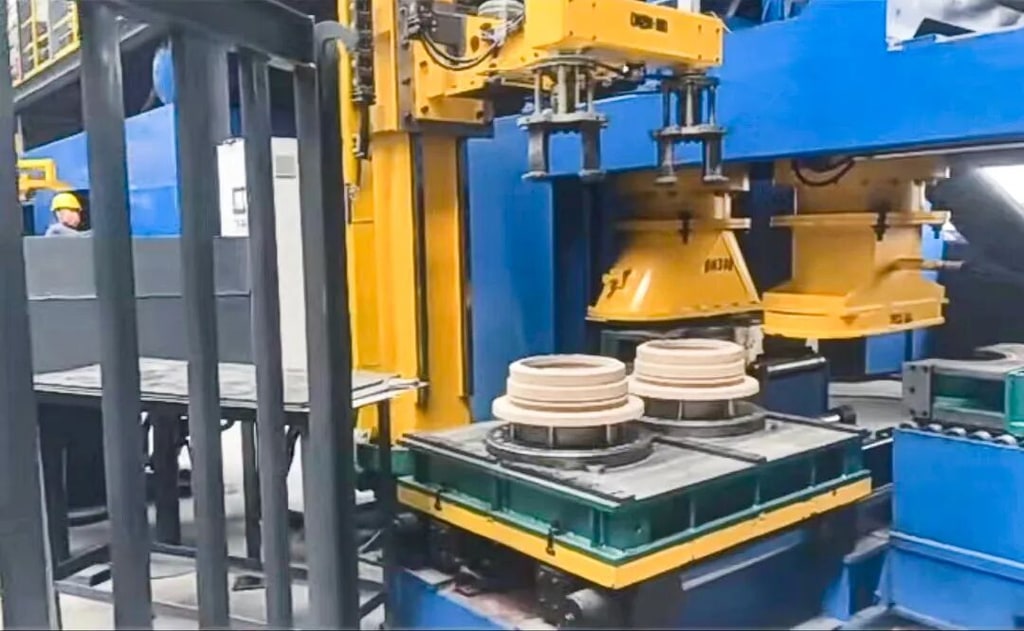

1. Смешанный стержневой песок автоматически попадает в холодный стержневой ящик через ствол для стрельбы песком.

2. Прижмите выдувную пластину к холодному стержневому ящику, чтобы придать форму песчаному стержню.

3. Вдуйте газообразный амин, чтобы окончательно придать форму песчаному сердечнику (триэтиламин после нагревания превращается в газ и вступает в реакцию со смолой).

4. Автоматический запуск после завершения.

Наружное напыление песчаного ядра

01

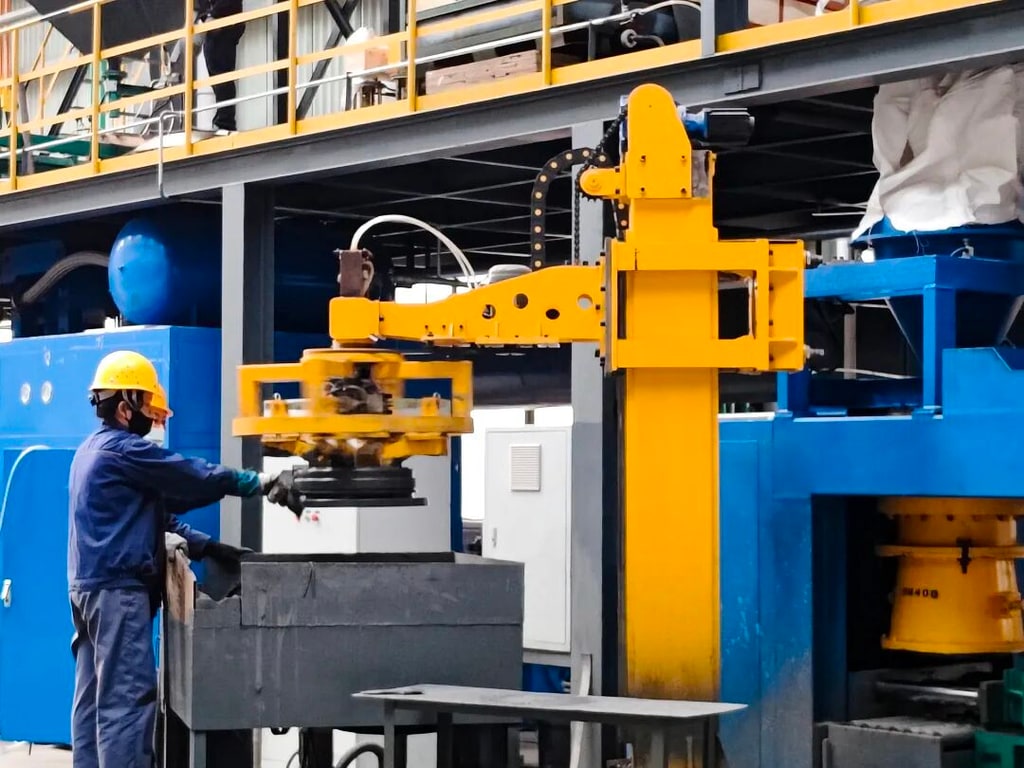

Оператор управляет роботизированной рукой, которая извлекает песчаный стержень и перемещает его в бассейн для распыления покрытия на водной основе для полностью автоматического внешнего распыления песчаного стержня.

Хранение песчаных кернов

01

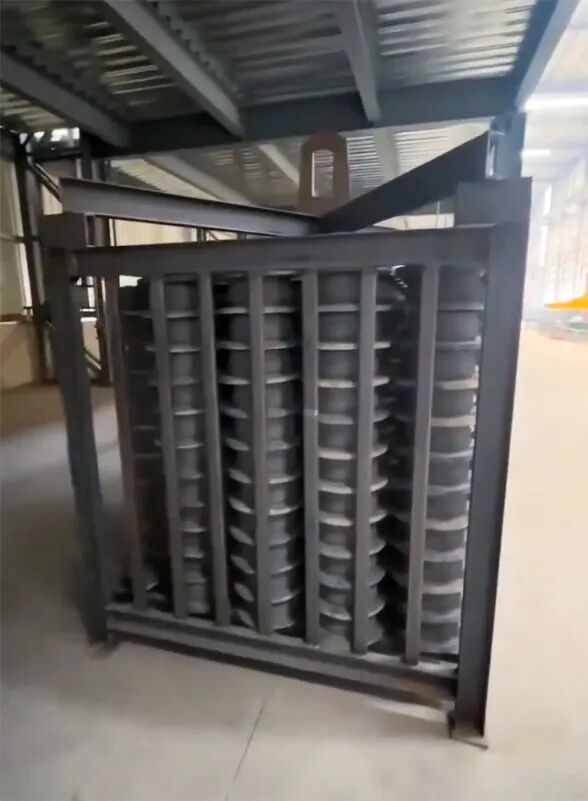

Песчаный стержень после напыления помещается в стержневую раму.

Сложите их в зону хранения песчаных кернов в соответствии с различными спецификациями.

Использование песчаного керна

01

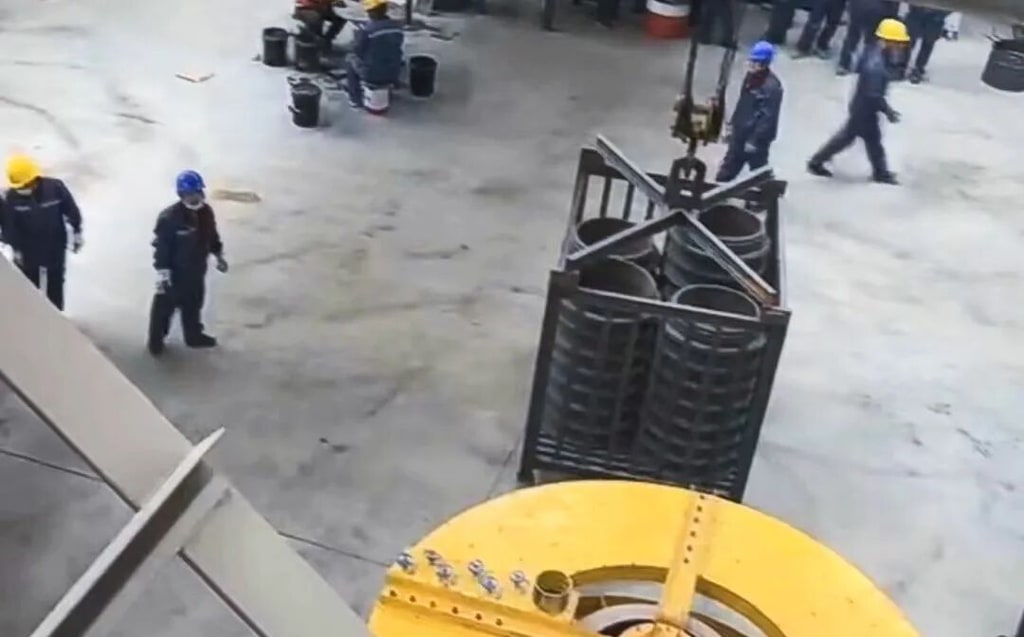

Песчаный стержень укладывается в стержневую раму в соответствии со спецификациями литой трубы платформы центрифуги, поднимается и транспортируется на платформу центрифуги краном.

Спецификации пресс-форм для труб соответствуют характеристикам песчаных сердечников, и для одной трубы используется один песчаный стержень.
